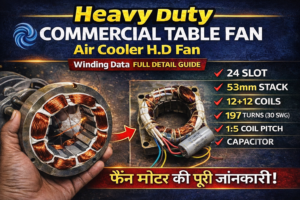

 Commercial Table Fan

(Air Cooler H.D Fan) Winding

Data (24 SLOT 52 MM)

Full Detail Guide

अगर आप heavy duty table fan या air cooler fan की rewinding करते हैं, तो यह data आपके बहुत काम आने वाला है। यह खासकर उन fans के लिए है जो ज्यादा load पर चलते हैं और लंबे समय तक use होते हैं।

🔧 Basic Information (मुख्य जानकारी)

• Fan Type: Commercial / Air Cooler H.D Fan
• Stamping Length: 53mm
• Total Slots: 24
• Total Coils: 24
• Coil Pitch: 1:5

👉 यह motor heavy duty use के लिए बनाई जाती है, इसलिए इसकी winding भी strong होती है।

⚙️ Running Winding (Main Coil)

• Total Coils: 12
• Turns: 197
• Wire Gauge: 30 SWG
• Coil Pitch: 1:5

👉 Running winding motor की main ताकत होती है, इसलिए इसमें balance बहुत जरूरी है।

🔌 Starting Winding (Starting Coil)

• Total Coils: 12
• Turns: 197
• Wire Gauge: 30 SWG
• Coil Pitch: 1:5

👉 Starting coil motor को smoothly start करने में मदद करती है और capacitor के साथ काम करती है।

🔄 Connection System

• Running और Starting दोनों coil को सही sequence में connect करना जरूरी है
• Capacitor starting winding के साथ लगाया जाता है
• Supply देने से पहले continuity check जरूर करें

👉 Heavy motor होने की वजह से wiring में गलती होने पर coil जल्दी जल सकती है।

⚠️ Important Tips (जरूरी बातें)

✔️ Slot insulation सही रखें (paper या sleeve use करें)
✔️ Coil pitch 1:5 का सही पालन करें
✔️ सभी coils बराबर tight होने चाहिए
✔️ Varnish करने से motor की life बढ़ती है

💡 Practical Experience (मिस्त्री की सलाह)

• Fan झटका मारकर start हो रहा है → starting winding या capacitor check करें
• Motor गरम हो रही है → turns या connection गलत हो सकता है
• आवाज ज्यादा है → bearing या rotor balancing issue

📌 Final Conclusion

यह 24 slot, 53mm heavy duty winding data एक professional level setup है।
अगर आप इसे सही तरीके से follow करते हैं तो:

✔️ Fan heavy load में भी smooth चलेगा
✔️ Overheating नहीं होगी
✔️ लंबे समय तक बिना problem के काम करेगा
