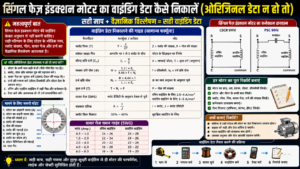

Single Phase Motor Winding Formula | किसी भी सिंगल फेज़ मोटर का वाइंडिंग डेटा कैसे निकालें? (Complete Scientific Method)
जब किसी सिंगल फेज़ इंडक्शन मोटर का ओरिजिनल वाइंडिंग डेटा उपलब्ध नहीं होता, तब सबसे बड़ा सवाल यही होता है कि नई वाइंडिंग का डेटा कैसे निकाला जाए?
कई मैकेनिक पुराने कॉइल गिनकर नई वाइंडिंग कर देते हैं, लेकिन यदि पुरानी वाइंडिंग जली हुई हो या पूरी तरह खराब हो चुकी हो, तब यह तरीका काम नहीं आता। ऐसे समय पर मोटर के स्टेटर के माप (Dimensions) और उसकी इलेक्ट्रिकल स्पेसिफिकेशन के आधार पर वैज्ञानिक तरीके से वाइंडिंग डेटा निकाला जाता है।
इस लेख में हम आसान भाषा में पूरी प्रक्रिया समझेंगे।
Step 1: स्टेटर के सभी माप (Physical Measurements)
सबसे पहले मोटर को खोलकर स्टेटर के निम्न माप लें।
1. Core Length (L)
यह स्टेटर कोर की लंबाई होती है।
उदाहरण:
- 4 cm
- 5 cm
- 7 cm
2. Inner Diameter (D)
स्टेटर का अंदरूनी व्यास (Inner Diameter) मापें।
उदाहरण:
- 65 mm
- 72 mm
- 82 mm
3. Total Slots (S)
स्टेटर में कुल स्लॉट गिनें।
आमतौर पर:
- 24 स्लॉट
- 36 स्लॉट
- 48 स्लॉट
यही स्लॉट आगे पूरी वाइंडिंग डिज़ाइन तय करते हैं।
Step 2: पोल (Pole) और RPM की पहचान
सिंक्रोनस स्पीड का सूत्र:
Ns = (120 × Frequency) ÷ Pole
जहाँ:
- Frequency = 50 Hz
- Pole = 2 या 4
सामान्य उदाहरण
- लगभग 2880 RPM
4 Pole Motor
- लगभग 1440 RPM
यदि मोटर की स्पीड पता है, तो उसके पोल आसानी से पता लगाए जा सकते हैं।
Step 3: Coil Pitch कैसे निकालें?
सूत्र:
Coil Pitch = Total Slots ÷ Total Poles
उदाहरण:
24 स्लॉट और 4 पोल
Coil Pitch = 24 ÷ 4 = 6
अर्थात:
Slot 1 से Slot 6
इसी प्रकार पूरी मोटर की वाइंडिंग तैयार की जाती है।
Step 4: Turns कैसे निकाले जाते हैं?
इंजीनियरिंग में EMF Equation का उपयोग किया जाता है।
व्यावहारिक स्तर पर मोटर वाइंडिंग विशेषज्ञ निम्न बातों को ध्यान में रखते हैं:
- स्टेटर का आकार
- कोर की लंबाई
- इनर डायमीटर
- फ्लक्स
- वोल्टेज
- पोल
- स्लॉट
इन्हीं के आधार पर प्रति कॉइल टर्न निर्धारित किए जाते हैं।
यदि पुरानी वाइंडिंग उपलब्ध है, तो उससे भी मिलान किया जाता है।

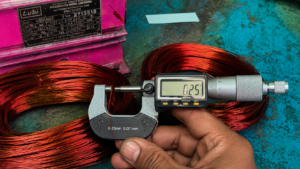

Step 5: वायर गेज (SWG) कैसे चुनें?
सही वायर गेज चुनना उतना ही महत्वपूर्ण है जितना सही टर्न चुनना।
गलत तार लगाने से:
- मोटर अधिक गर्म होगी
- करंट बढ़ेगा
- मोटर जल्दी जल सकती है
- दक्षता कम होगी
तार चुनते समय निम्न बातों का ध्यान रखें:
- मोटर का HP
- करंट
- स्लॉट का आकार
- कॉपर भराव (Copper Fill)

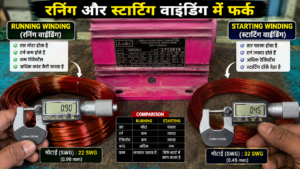

Running और Starting Winding
सिंगल फेज़ मोटर में दो प्रकार की वाइंडिंग होती हैं।
Running Winding
- मोटा तार
- कम Resistance
- अधिक करंट वहन करती है
Starting Winding
- पतला तार
- अधिक Resistance
- स्टार्टिंग टॉर्क उत्पन्न करती है
दोनों का संतुलन सही होना बहुत आवश्यक है।

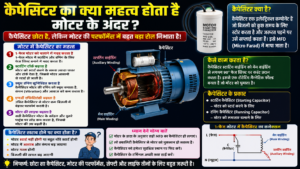

Capacitor का महत्व
यदि मोटर Capacitor Start या Capacitor Run प्रकार की है, तो सही कैपेसिटर चुनना भी आवश्यक है।
गलत कैपेसिटर लगाने पर:
- मोटर स्टार्ट नहीं होगी
- आवाज़ करेगी
- अधिक गर्म होगी
- RPM कम हो जाएगा

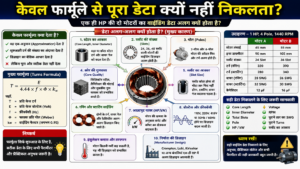

केवल फार्मूले से पूरा डेटा क्यों नहीं निकलता?
बहुत से लोग इंटरनेट पर केवल एक फार्मूला खोजते हैं।
वास्तव में ऐसा संभव नहीं है।
सही वाइंडिंग डेटा इन सभी बातों पर निर्भर करता है:
- Core Length
- Inner Diameter
- Slot Size
- Slot Number
- Pole
- HP
- Voltage
- Current
- Copper Fill
- Efficiency
- Magnetic Flux
इसी कारण एक ही HP की दो अलग-अलग कंपनियों की मोटरों का वाइंडिंग डेटा अलग हो सकता है।

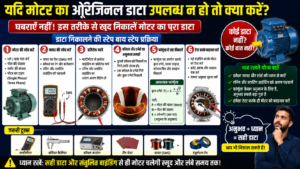

यदि Original Data उपलब्ध न हो तो क्या करें?
निम्न जानकारी एकत्र करें:
✔ Core Length
✔ Inner Diameter
✔ Slot Number
✔ Pole
✔ HP
✔ Voltage
✔ पुराने तार का SWG
✔ पुराने Turns
✔ Capacitor Value
इसके बाद नया वाइंडिंग डेटा तैयार किया जा सकता है।
निष्कर्ष
सिंगल फेज़ इंडक्शन मोटर की वाइंडिंग केवल अनुमान से नहीं करनी चाहिए। सही परिणाम के लिए स्टेटर के भौतिक माप, स्लॉट संख्या, पोल, वायर गेज और टर्न का वैज्ञानिक विश्लेषण आवश्यक है। यदि आपके पास ओरिजिनल डेटा नहीं है, तो सही माप लेकर नया वाइंडिंग डेटा तैयार किया जा सकता है।
यदि आप मोटर वाइंडिंग सीखना चाहते हैं, तो हमेशा हर मोटर का पूरा रिकॉर्ड बनाएं। इससे भविष्य में उसी मॉडल की मोटर का डेटा निकालना बहुत आसान हो जाता है।
महत्वपूर्ण सूचना
यह लेख मोटर वाइंडिंग के सिद्धांत और सामान्य वैज्ञानिक प्रक्रिया समझाने के उद्देश्य से लिखा गया है। किसी भी मोटर की अंतिम वाइंडिंग डिज़ाइन तैयार करते समय निर्माता की स्पेसिफिकेशन, इंसुलेशन क्लास, स्लॉट फिल, तापमान सीमा और सुरक्षा मानकों का पालन करना आवश्यक है।
क्या आप चाहते हैं कि अगले लेख में “0.5 HP, 1 HP, 2 HP और 3 HP Single Phase Motor Winding Data Calculation” को वास्तविक उदाहरणों के साथ विस्तार से समझाया जाए? नीचे कमेंट करके अपनी राय अवश्य बताइए।
