5 Blade Farata Fan Winding Data (Copper Wire) – 20mm to 1 Inch | Complete Guide
अगर आप 5 blade Farata (stand fan) की rewinding करते हैं और Copper wire में perfect result चाहते हैं, तो यह data आपके लिए बहुत useful है। यह fan high speed और strong air delivery के लिए use होता है, इसलिए इसकी winding बिल्कुल balance और सही pitch में होनी चाहिए।

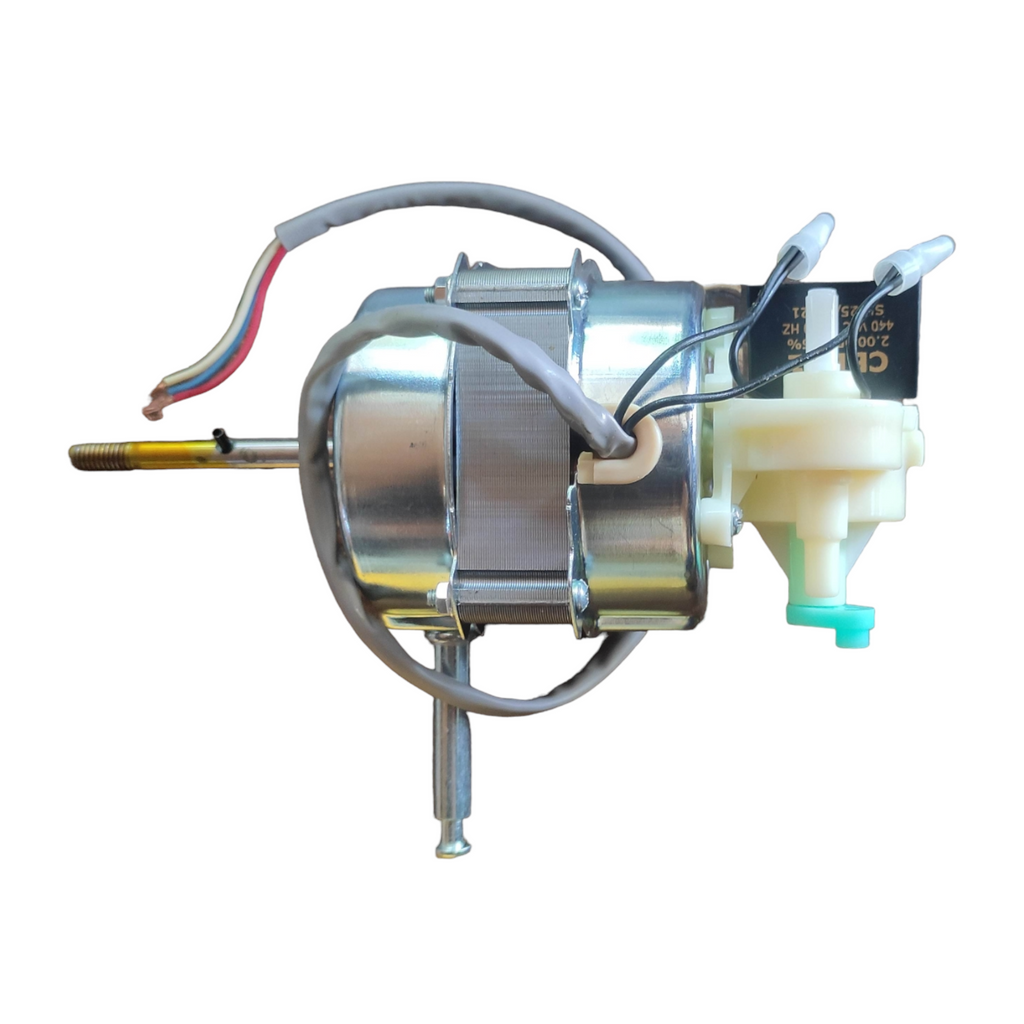

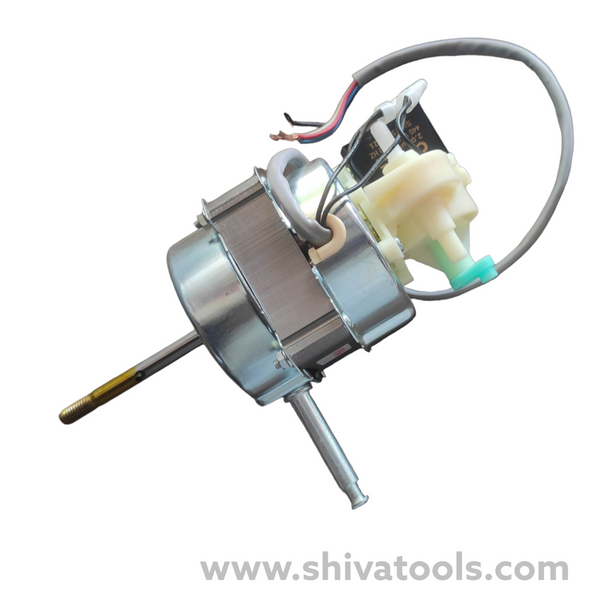

🔧 Basic Details (मुख्य जानकारी)
- Stamping Size: 20mm – 1 Inch
- Inner Dia: 60 mm
- Capacitor: 4 MFD
- Winding Wire: Copper
👉 Copper winding में aluminium के मुकाबले heating कम होती है और life ज्यादा मिलती है।
⚙️ Running Winding (Main Coil)
- Total Coil: 4
- Wire Gauge: 33 SWG
- Turns: 200
- Coil Size: 22 inch
📌 Coil Pitch:
- 1–4 = 1 Round
- 1–6 = 2 Round
👉 Running winding motor की main ताकत होती है, इसलिए इसमें turns और pitch बिल्कुल सही रखना जरूरी है।
🔌 Starting Winding (Starting Coil)
- Total Coil: 4
- Wire Gauge: 33 SWG
- Turns: 200
- Coil Size: 21.5 inch
📌 Coil Pitch:
- 1–4 = 1 Round
- 1–6 = 2 Round
👉 Starting winding capacitor के साथ काम करती है और fan को smoothly start कराती है।
🔄 Connection System
- Running और Starting दोनों winding को series में connect करें
- Capacitor (4 MFD) को starting winding के साथ लगाएं
- Supply देने से पहले continuity जरूर check करें
⚠️ Important Tips (जरूरी बातें)
✔️ Copper wire use करें (better performance के लिए)
✔️ Slot insulation paper जरूर लगाएं
✔️ Coil pitch 1–4 / 1–6 सही रखें
✔️ सभी coils बराबर tight रखें
💡 Practical Experience
- Fan speed कम → capacitor weak या winding issue
- Motor गरम → turns mismatch
- आवाज → bearing या balancing issue
📌 Final Conclusion
यह 5 blade Farata fan copper winding data (20mm–1 inch, 60mm ID) एक perfect setup है।
अगर आप इसे सही तरीके से follow करते हैं तो:
✔️ High speed मिलेगी
✔️ Heating कम होगी
✔️ Long life motor मिलेगी
