कम्प्लीट इलेक्ट्रिकल हाउस वायरिंग गाइड (भारत के लिए)
Complete Electrical House Wiring Guide (for India)
घर की वायरिंग केवल तार जोड़ना नहीं है, यह घर की सुरक्षा, लोड मैनेजमेंट और भविष्य की जरूरतों को ध्यान में रखकर की जाने वाली प्लानिंग है। सही वायरिंग कई सालों तक बिना परेशानी काम करती है और शॉर्ट सर्किट, फायर और करंट लीकेज जैसी समस्याओं से बचाती है।

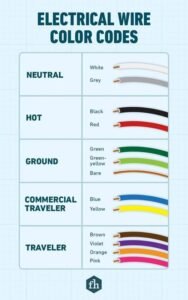

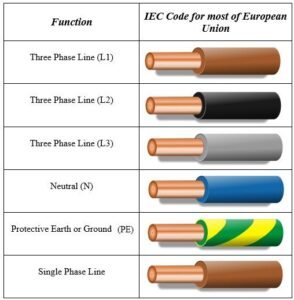

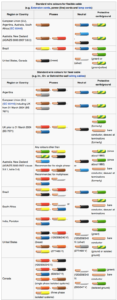

1️⃣ भारत में स्टैण्डर्ड वायर कलर कोड
सिंगल फेज सप्लाई (230V)
वायर कलर उपयोग
Phase (L) Red / Brown करंट सप्लाई
Neutral (N) Black / Blue रिटर्न पाथ
Earth (E) Green सुरक्षा अर्थिंग
थ्री फेज सप्लाई (415V)
वायर कलर
R Phase Red
Y Phase Yellow
B Phase Blue
Neutral Black
Earth Green
> सलाह: हमेशा ISI मार्क और FR/FRLS (Fire Resistant Low Smoke) वायर का उपयोग करें।
2️⃣ घर में कौन-कौन से वायर डालने चाहिए? (भविष्य को ध्यान में रखकर)
भाई, आज के घर में केवल लाइट और फैन की वायरिंग काफी नहीं है। भविष्य में AC, गीजर, इनवर्टर, CCTV, सोलर सब जोड़ना पड़ सकता है।
आवश्यक वायरिंग पॉइंट:
✔ लाइट सर्किट
✔ फैन सर्किट
✔ 6A सॉकेट लाइन
✔ 16A पावर सॉकेट (AC/गीजर)
✔ इनवर्टर लाइन
✔ फ्रिज के लिए अलग लाइन
✔ किचन के लिए अलग सर्किट
✔ CCTV / WiFi के लिए खाली पाइप
✔ भविष्य के सोलर के लिए DB से छत तक पाइप
3️⃣ वायर साइज (mm²) और उनका उपयोग
उपयोग वायर साइज
लाइट सर्किट 1.5 mm²
6A सॉकेट 1.5 mm²
16A सॉकेट 2.5 mm²
AC / गीजर 4 mm²
मेन सप्लाई से DB 6 mm² या 10 mm²

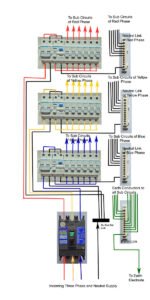

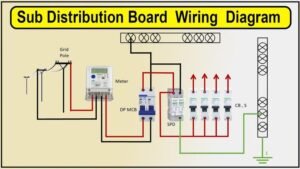

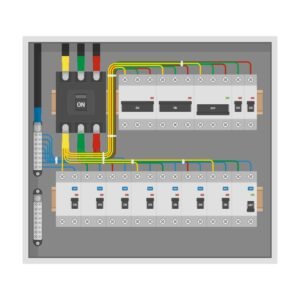

4️⃣ डिस्ट्रीब्यूशन बोर्ड (DB) कनेक्शन सिस्टम
DB में क्या-क्या होना चाहिए?
✔ Main MCB (32A/40A)

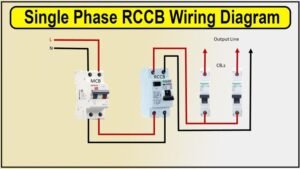

✔ RCCB (30mA) – करंट लीकेज सुरक्षा
✔ अलग-अलग MCB (Light, Power, AC)
✔ Neutral Link
✔ Earth Link
आदर्श सेटअप:
Main Supply → Main MCB → RCCB → Individual MCB → Load

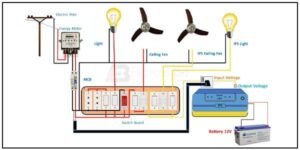

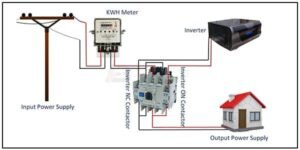

5️⃣ इनवर्टर वायरिंग का सही तरीका
ध्यान देने वाली बातें:
इनवर्टर के लिए अलग MCB रखें
केवल जरूरी लोड (लाइट, फैन) इनवर्टर लाइन में रखें
फ्रिज/AC इनवर्टर में न जोड़ें (जब तक हाई कैपेसिटी न हो)
इनवर्टर इनपुट और आउटपुट अलग-अलग पहचान में रखें

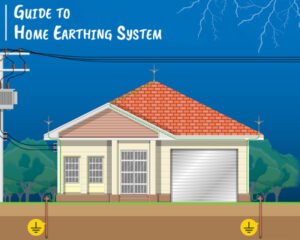

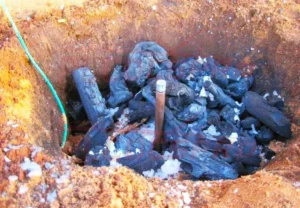

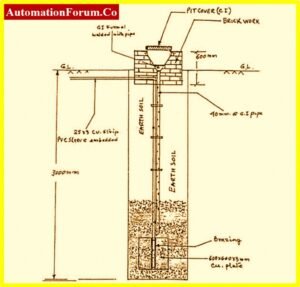

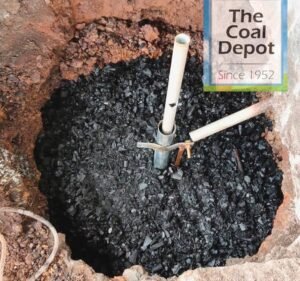

6️⃣ अर्थिंग सिस्टम (सबसे जरूरी हिस्सा)
सही अर्थिंग कैसे करें?
✔ कम से कम 8 फीट GI पाइप
✔ चारकोल + नमक लेयर
✔ वाटरिंग पाइप
✔ 8 SWG या 10 SWG अर्थ वायर
✔ हर सॉकेट में अर्थ कनेक्शन अनिवार्य
7️⃣ उत्तम क्वालिटी वायरिंग के नियम

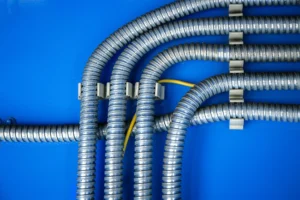

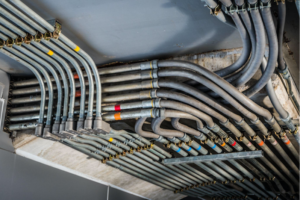

1. कंड्युट पाइप 20mm या 25mm रखें
2. जॉइंट छुपाकर दीवार में न करें
3. लोड के अनुसार MCB चुनें
4. वायर की मोटाई कम न करें
5. सर्किट अलग-अलग रखें (Light और Power अलग)
6. हर कमरे में अलग MCB देना बेहतर है
7. भविष्य के लिए एक-दो खाली पाइप रखें
8️⃣ सुरक्षा के लिए जरूरी बातें
हर घर में RCCB अनिवार्य लगाएँ
अर्थिंग रेसिस्टेंस 1 से 3 ओम के बीच हो
एल्यूमिनियम वायर से बचें
सस्ती लोकल वायर न लगाएँ
निष्कर्ष
सही हाउस वायरिंग एक बार की जाती है लेकिन उसका फायदा 20–25 साल तक मिलता है। अगर शुरुआत में सही प्लानिंग, सही वायर साइज, सही DB सिस्टम और मजबूत अर्थिंग की जाए तो भविष्य में किसी तरह की परेशानी नहीं आती।
